軸向型復式拉桿波紋補償器(FSL型)型號示例

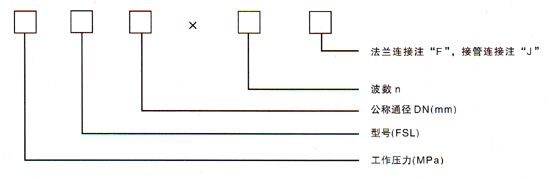

舉例：0.6FSL200×12J
表示：工作壓力為0.6MPa，通徑DN=200mm，波數為12，接管連接的復式拉桿波紋補償器。
二、軸向型波紋管應用說明：
2、樣本中所給補償量均為疲勞破壞次數1000次下的軸向補償量。
3、法蘭連接按機標JB81-59供貨，也可根據用戶要求按國標、化標或其它標準供貨。
三、軸向型波紋管對固定支座的作用力：
壓力推動：Fp=100·P·A ?。∟）
軸向彈力：Fx=f·Kx·X （N）
式中：P： _工作壓力或_試驗壓力 MPa；
A： 有效面積（查樣本） 平方米；
Kx： 補償器軸向剛度 N/mm；
X： 補償器使用的軸向補償量 mm
f： 系數，當補償器進行預變形時，f為1/2，當補償器不進行預變形時，f取1。
