儲罐用波紋金屬軟管系列及參數表

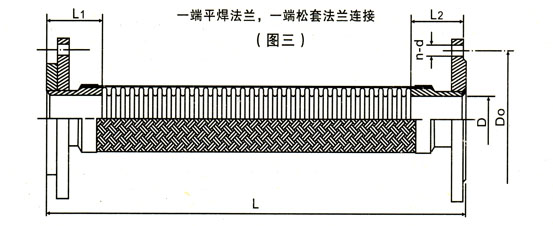

儲罐用波紋金屬軟管系列（圖三）
在儲罐進出口管道上加設波紋金屬軟管，以吸收地震引起的管系位移和儲罐下沉引起的位移。
1、儲罐用波紋金屬軟管和波紋補償器的工作溫度不_400℃，工作壓力不_2.5MPa。
2、當管道通徑小于等于Φ400MM時，一般選用波紋金屬軟管，大于Φ400MM時選用大拉桿橫向波紋補償器比較合適。
3、平焊鋼法蘭按JB81-59本標準：松套法蘭按JB83-59標準，如按其它標準，請予說明。
4、軟管長度按表3選取。
由于儲罐用軟管使用工況比較復雜和惡劣。
因此軟管比一般場合應用的長些。
表3 金屬軟管的橫向位移量Y
|
序
號 |
公稱
通徑 Dn mm |
橫向位移量Y（mm）
|
|||||||
|
50
|
100
|
150
|
200
|
250
|
300
|
350
|
400
|
||
|
所_的產品長度L（mm）
|
|||||||||
|
1
|
40
|
600
|
800
|
950
|
1000
|
1100
|
1200
|
1300
|
1400
|
|
2
|
50
|
700
|
850
|
1000
|
1100
|
1200
|
1300
|
1400
|
1500
|
|
3
|
60
|
750
|
900
|
1050
|
1150
|
1250
|
1350
|
1450
|
1550
|
|
4
|
65
|
800
|
950
|
1100
|
1200
|
1300
|
1400
|
1500
|
1600
|
|
5
|
80
|
850
|
1050
|
1200
|
1300
|
1450
|
1550
|
1650
|
1750
|
|
6
|
100
|
950
|
1150
|
1350
|
1450
|
1600
|
1750
|
1850
|
1950
|
|
7
|
125
|
1050
|
1250
|
1450
|
1600
|
1700
|
1850
|
1950
|
2050
|
|
8
|
150
|
1100
|
1350
|
1550
|
1700
|
1800
|
1950
|
2050
|
2150
|
|
9
|
200
|
1250
|
1550
|
1750
|
1950
|
2100
|
2200
|
2350
|
2450
|
|
10
|
250
|
1600
|
1950
|
2200
|
2400
|
2600
|
2750
|
2900
|
3050
|
|
11
|
300
|
1850
|
2250
|
2500
|
2750
|
2950
|
3150
|
3300
|
3500
|
|
12
|
350
|
2000
|
2400
|
2700
|
3000
|
3200
|
3400
|
3600
|
3800
|
|
13
|
400
|
2200
|
2500
|
2900
|
3100
|
3400
|
3600
|
3900
|
4100
|
